메인보드 그래픽카드 PCIe 슬롯 M2 nvme SSD 멀티 확장 카드 추가 RAID 구성 성능

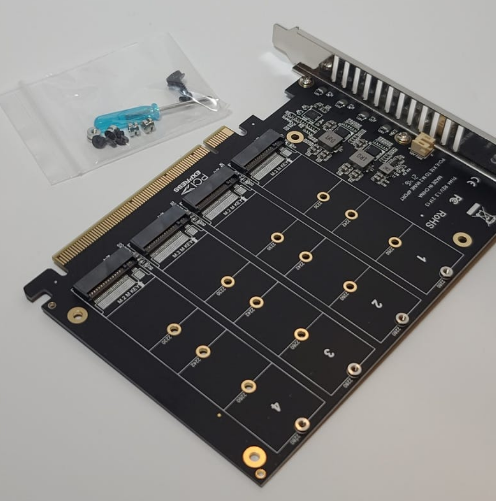

남는 M2 nvme SSD가 있다면 그냥 서랍에 놀리지 말고 확장 카드를 사서 여분의 그래픽카드 슬롯에 끼워서 빠른 저장 장치로 구성을 해보라

확장 카드는 3만원이하로 저렴하다



메인보드는 CPU-Z으로 돌려서 확인



메인보드의 PCIe 4.0 슬롯을 x4/x4/x4/x4로 분할(Bifurcation)하는 것은 하나의 물리적인 x16 슬롯의 PCIe 레인을 네 개의 x4 레인으로 나누어 여러 장치를 연결할 수 있도록 하는 기능입니다. 이를 활용하려면 메인보드와 CPU가 모두 이 기능을 지원해야 하며, BIOS 설정에서 수동으로 활성화해야 합니다.



PCIe 분할의 주요 내용

1. 원리 및 목적

• 레인 분할: 하나의 물리적 x16 PCIe 슬롯을 네 개의 논리적 x4 슬롯으로 나눕니다.
• 다중 장치 연결: 이를 통해 하나의 슬롯에 여러 개의 NVMe M.2 SSD(확장 카드 필요), 네트워크 카드, 캡처 카드 등 다양한 PCIe 장치를 연결할 수 있습니다.
• 대역폭 공유: 분할된 각 x4 레인은 최대 PCIe 4.0 x4의 대역폭을 제공하며, 하나의 x16 슬롯이 제공하는 총 대역폭을 공유합니다.

2. 필요한 조건

• 메인보드 지원: 모든 메인보드가 이 기능을 지원하는 것은 아닙니다. 구매 전에 메인보드 제조사의 스펙 시트를 확인해야 합니다.
• CPU 지원: 충분한 PCIe 레인을 제공하는 CPU가 필요합니다. AMD의 경우 B650, X670E 칩셋 기반 보드와 라이젠 CPU가, 인텔의 경우 700 시리즈 칩셋 기반 보드와 CPU가 주로 이 기능을 지원합니다.
• BIOS/UEFI 설정: 메인보드 BIOS(UEFI)에서 해당 PCIe 슬롯의 작동 모드를 수동으로 "x4x4x4x4"로 변경해야 합니다.



3. 설정 방법 (일반적인 절차)

1. BIOS 진입: 컴퓨터를 재시작하고 POST 화면에서 Del 또는 F2 키를 눌러 BIOS/UEFI 설정으로 들어갑니다.
2. 설정 메뉴 찾기: '고급(Advanced)' 또는 '칩셋(Chipset)' 설정 탭으로 이동합니다.
3. PCIe 설정: 'PCIe 슬롯 구성(PCIe Slot Configuration)' 또는 'PCI 서브시스템 설정(PCI Subsystem Settings)'과 유사한 메뉴를 찾습니다.
4. 분할 모드 변경: 분할하려는 PCIe x16 슬롯을 선택하고 작동 모드를 "x4x4x4x4"로 변경합니다.
5. 설정 저장: 변경 사항을 저장하고 BIOS를 종료합니다. 보통 F10 키를 누르면 저장하고 재부팅합니다.



4. 사용 사례

• 다중 NVMe SSD 확장: NVMe SSD 여러 개를 장착할 수 있는 확장 카드를 사용해 하나의 PCIe x16 슬롯에 여러 개의 M.2 드라이브를 연결할 수 있습니다. 각 NVMe SSD는 독립적인 PCIe x4 레인을 사용합니다.
• 다양한 PCIe 장치 혼합 사용: GPU 이외의 다양한 PCIe 장치를 연결할 때, 하나의 슬롯을 나눠 더 많은 장치를 효율적으로 활용할 수 있습니다.

5. 주의사항

• 지원 여부 확인: 메인보드와 CPU가 분할 기능을 지원하는지 반드시 사전에 확인해야 합니다.
• 대역폭 관리: 그래픽카드와 같은 고대역폭 장치를 분할된 슬롯에 연결하면 성능 저하가 발생할 수 있습니다. 따라서 용도에 맞게 분할 설정을 하는 것이 중요합니다.
• 물리적 슬롯은 하나: 물리적인 x16 슬롯은 하나만 사용되므로, 다른 PCIe x16 슬롯의 사용 가능 여부에 영향을 줄 수 있습니다. 메인보드 매뉴얼을 참고하여 슬롯 간의 레인 공유 방식을 확인해야 합니다.
